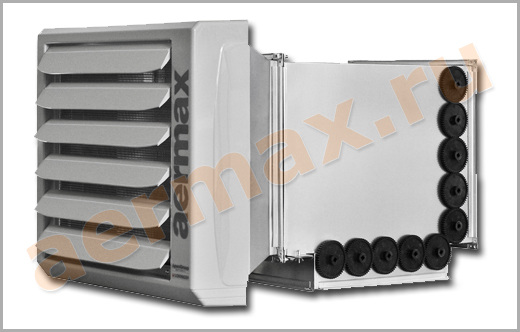

AERMAX с камерой смешения

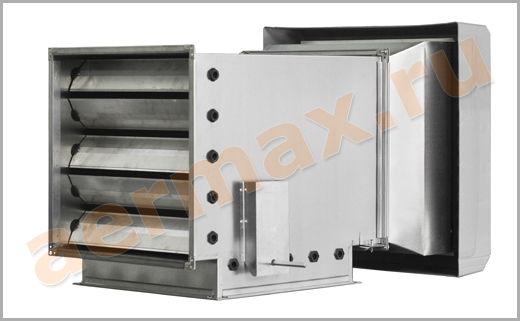

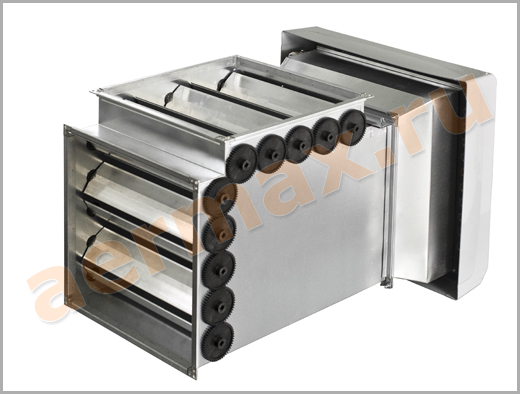

AIRBOX - камера смешения для аппаратов AERMAX!
Камера смешения предназначена для регулирования соотношения наружного и рециркулируемого воздуха, обеспечивая необходимое сочетание обогрева с вентиляцией.
Положение заслонки задается вручную или посредством механизма электропривода.

Камера смешения крепится к тепловентилятору прилагаемыми винтами, а к стене необходимыми крепежными принадлежностями.
Для обеспечения жесткости всей конструкции необходимо применять опоры, растяжки и т.п. (не входят в комплект поставки) для надежного крепления к стене и к потолку.

Управление камерой смешения
Автоматическая система защиты от замерзания применяется совместно с камерой смешения, когда существует опасность забора воздуха с отрицательной температурой.

Тепловентилятор может включаться через таймер системы управления. Заслонка камеры смешения активируется при включении режима вентиляции. В ночном режиме приборы работают только на обогрев в режиме рециркуляции.

Температура в помещении контролируется датчиком, а максимальная и минимальная температура воздуха входящего в помещение может быть ограничена датчиком установленным на выходной части аппарата.

Датчик температуры обратной воды отключает вентилятор и закрывает заслонку при угрозе замерзания. После чего в режиме рециркуляции поддерживает температуру на выходе примерно +25 °C.

Комплект поставки включает в себя камеру смешения, датчик температуры, 3-х ходовой клапан с приводом, привод заслонки с возвратной пружиной. Циркуляционный насос не входит в комплект поставки (насос необходим во вторичном контуре для обеспечения работоспособности системы.)

Электропривод заслонки камеры смешения
Привод заслонки оснащен возвратной пружиной и рукояткой.

Тепловентиляторы с камерами смешения на объектах расположенных в зонах отрицательных температур в обязательном порядке должны быть оборудованы системой защиты от замерзания.

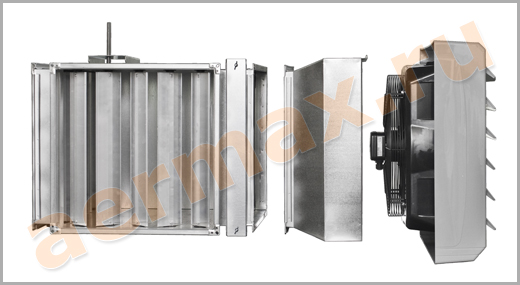

Тепловентилятор AERMAX и камера смешения AIRBOX, вид по частям
